Dornbiegen als Technik wird normalerweise verwendet, um Rohre mit kleinen Radien zu bearbeiten, normalerweise 3D (der Biegeradius beträgt das 3-fache des Außendurchmessers des Rohres). Der Dorn reguliert den plastischen Fluss des Materials im Bearbeitungsbereich, um seine Form zu erhalten, indem er das Biegen der dünnwandigen Rohre durchführt. Ein Dorn ist erforderlich, wenn das Verhältnis von Rohrdurchmesser zu seiner Dicke 20 überschreitet. Andernfalls ist das Biegen der Rohre mit dem Dorn nicht erforderlich, da die Kräfte im Bearbeitungsbereich nicht ausreichen, um das Rohr zu wellen. Sie biegt Stahlrohre mit einem Dorn bis zu einem Durchmesser von 76 [mm].

Mit dieser Technik kann es auch 3D (räumliche) Biegungen von Rohren durchführen, wenn die einzelnen Segmente nicht auf derselben Ebene liegen.

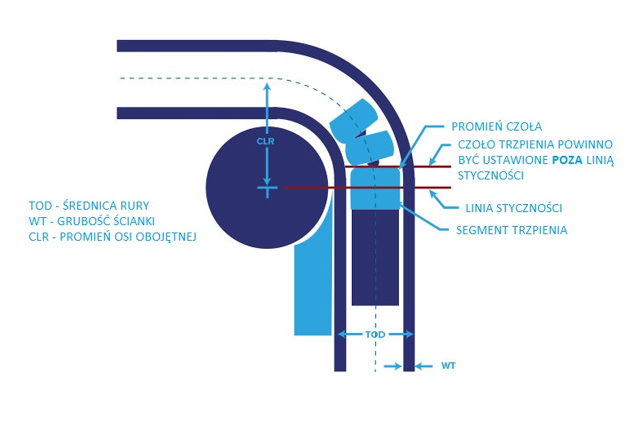

Der Schlüssel zur effektiven Verwendung des Dorns ist die richtige Positionierung seiner Stirnseite in Bezug auf den Biegepunkt. Beim Biegen von dünnwandigen Rohren ist es erforderlich, die Rohrinnenfläche im Biegebereich abzustützen (siehe Bild unten). Dies gewährleistet eine Abbildung der Form der Dornstirnfläche auf den vertikalen Querschnitt des Rohres.

Der die Ausdehnung des Dorns begrenzende Faktor ist der Schnittpunkt seiner Außenkontur mit der Außenwand des Rohres. Es wird allgemein empfohlen, dass die Stirnseite der Spindel (ohne ihren Radius) ungefähr 2/3 des Abstands zwischen dem Schnittpunkt und der Tangentiallinie platziert wird. Dadurch kann der Rohrquerschnitt an der Außenseite des Biegeradius leicht abgeflacht werden. Dieses Phänomen tritt zwangsläufig aufgrund von Biegespannungen auf.

ROHRBIEGEN MIT EINER DREIWALZENBIEGE

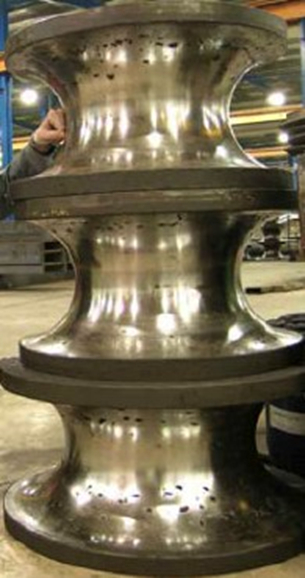

Das Biegen von Rohren und Profilen mit Dreirollen ist die wirtschaftlichste Methode, um Teile mit unterschiedlichen Radien herzustellen. Wir führen Kaltbiegen von Rohren mit Standardausrüstung mit Durchmessern von 60 [mm] bis 660 [mm] durch.

EINSTELLBARE BIEGE

Unsere Partner haben ein Verfahren entwickelt, das das Biegen von dickwandigen Rohren mit großen Durchmessern über 660 [mm] für verschiedene Anwendungen ermöglicht. Wir können Rohrbögen bis zu einem Durchmesser von 1524 [mm] mit einer Wandstärke von bis zu 100 [mm] herstellen. Das Rohr ist das stärkste geschlossene Profil, das in Konstruktionen verwendet wird, da alle seine Biegeachsen gleich sind. Der inkrementelle Bieger ermöglicht das Biegen von Stahlrohren mit einem Biegefestigkeitsindex bis 84.000 [cm3]. Dies gibt Designern die Möglichkeit, eine breite Palette von Profilen optimal für ihre Projekte zu verwenden.
