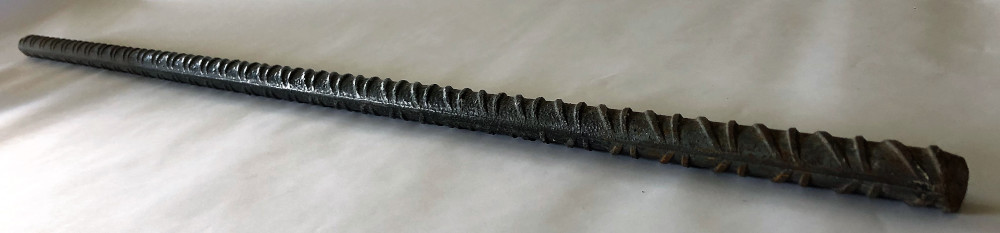

Anker (Dübel)

Anker aus Stahlstab, der zum Verbinden von Platten in Längsfugen in Betonpflaster verwendet wird.

Die Dübel werden aus Stahl B250 oder B500 nach EN 10080 hergestellt.

Standard-Dübelabmessungen:

Durchmesser [mm]

Länge [mm]

Grundlegende Parameter:

 Leistung nach EN 13877-1:2004

 Stahlsorte *

 B500

 EN 10080

 Durchmesser

 PN-EN 13877-1:2007

 Toleranz EN 10080

 Länge

 800 mm (±10 mm)

 PN-EN 13877-1:2007

 Toleranz EN 10080


Schutzbeschichtung im Mittelteil:

 - Material

 - Streckenlänge

 - Dicke [min]

 - Dicke [max]

 - alkalibeständiges Polyethylen

- 200 mm

- 0,30 mm

- 1,25 mm

 PN-EN 13877-1:2007

 * Auf der Grundlage einer Dokumentation des Lieferanten, die den Typ und die Konformität des Produkts mit PN-EN 10080 bestätigt
